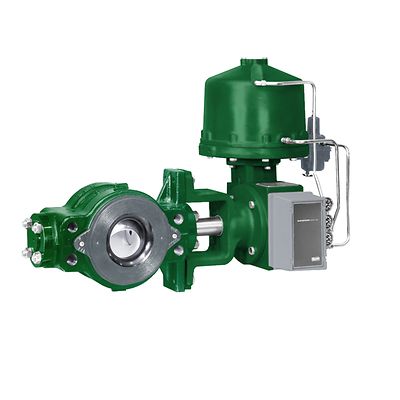

Fisher™ V250 コントロールバルブ

製品概要

Fisher V250 コントロールバルブは、堅牢でフランジのないボール型絞り弁で、送ガス管、ガス分配および液体配管の流量制御に多用されています。単一のボールシール、フローリングあるいはに二重シール設計が利用可能です。

認定
CUTR、PED、CRN、一時的放出、NACE
流量特性
リニア
材質
炭素鋼、ステンレス、デュプレックス
動作温度
標準温度
圧力クラス
ASME
プロセス接続タイプ
フランジ付き
遮断クラス
クラス IV (FCI 70-2)
バルブサイズ
NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 16、NPS 20、NPS 24
その他の構成
本製品の追加の仕様またはオプションの詳細については、最寄りの Emerson ビジネスパートナーまたは営業所にお問い合わせください。

文書と図面

機能

  • 先細り型の多角形ボール-シャフト接続およびクランプ留めのスプラインアクチュエータ接続で、ドライブトレインからロストモーションや不感帯を除去します。
  • 絞られたボールポート設計により修正等比率の流量特性を提供します。
  • 材質は硫化水素または硫酸サービス用途にも対応可能です。これらの材質は NACE MR0175-2002 の要件に適合します。
  • 圧力バランス・ドライブ・シャフト設計と PTFE ラインベアリングおよび圧力アシスト・シャフト・シール配置により、長年にわたり信頼性のあるサービスを提供できます。
  • ツーピースのボールとシャフトアセンブリは、完全トリムオーバーホールが可能です。部品交換は最小限に抑えられています。
  • オプションのライブロード式パッキンシステムは、シャフト表面が非常に滑らかに設計され、密閉性に優れたライブロードを実行できます。
